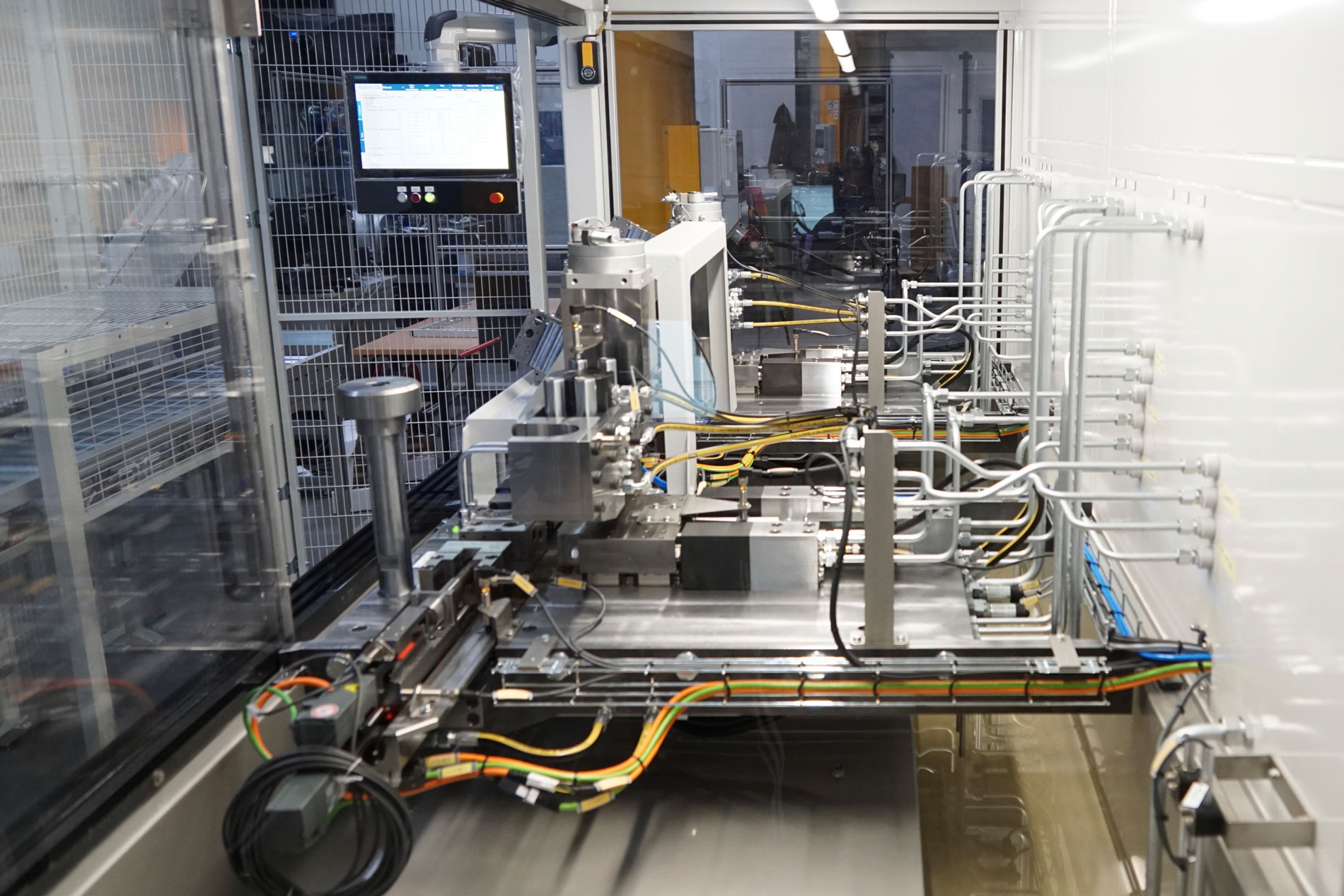

Fuldautomatisk modultester til færdigmonterede enheder

Projektnavn

Fuldautomatisk modultester til færdigmonterede emner

Testemne

Fuldautomatisk modultester

Specifikationer

Fuldautomatisk placering, opspænding, test og håndtering, 2x15 lpm @150 bar



Kunde

Fortrolig information

Årstal

2019

Beskrivelse
  • Kundetilpassede blokløsninger og HMI med receptstyring og database håndtering
  • Flushing, tryktabsmålinger, lækage-, tryktest og 100% sporbarhed af hver enkelt emne
  • Håndtering af kasser med emner via automatisk rullebånd
  • Robot med magnetisk gribefunktion placerer emner i værktøj.
  • Fuldautomatisk test med -automatisk opspænding.
  • Kasserede emner sættes på separat transportbånd.
  • Høje krav til sikkerhed og gentagelsesnøjagtighed.
  • Forberedt for nem kalibrering af tryk og flowmålere på site.
  • Kapacitet ca 60 emner i timen
  • Støjniveau 70-75 db
  • Totalenterprise
    • HPU
    • Blok
    • Styring
    • Installation
    • Oplæring
    • FAT/ SAT
    • Løbende forbedringer

Brands:
Parker, Bosch Rexroth, Hawe, MOOG, VSE, Danfoss, Metaris, CC-jensen, Røtelmann, Eaton, Argo-Hytos, IFM, Shunck, KUGA, SICK, Troax,

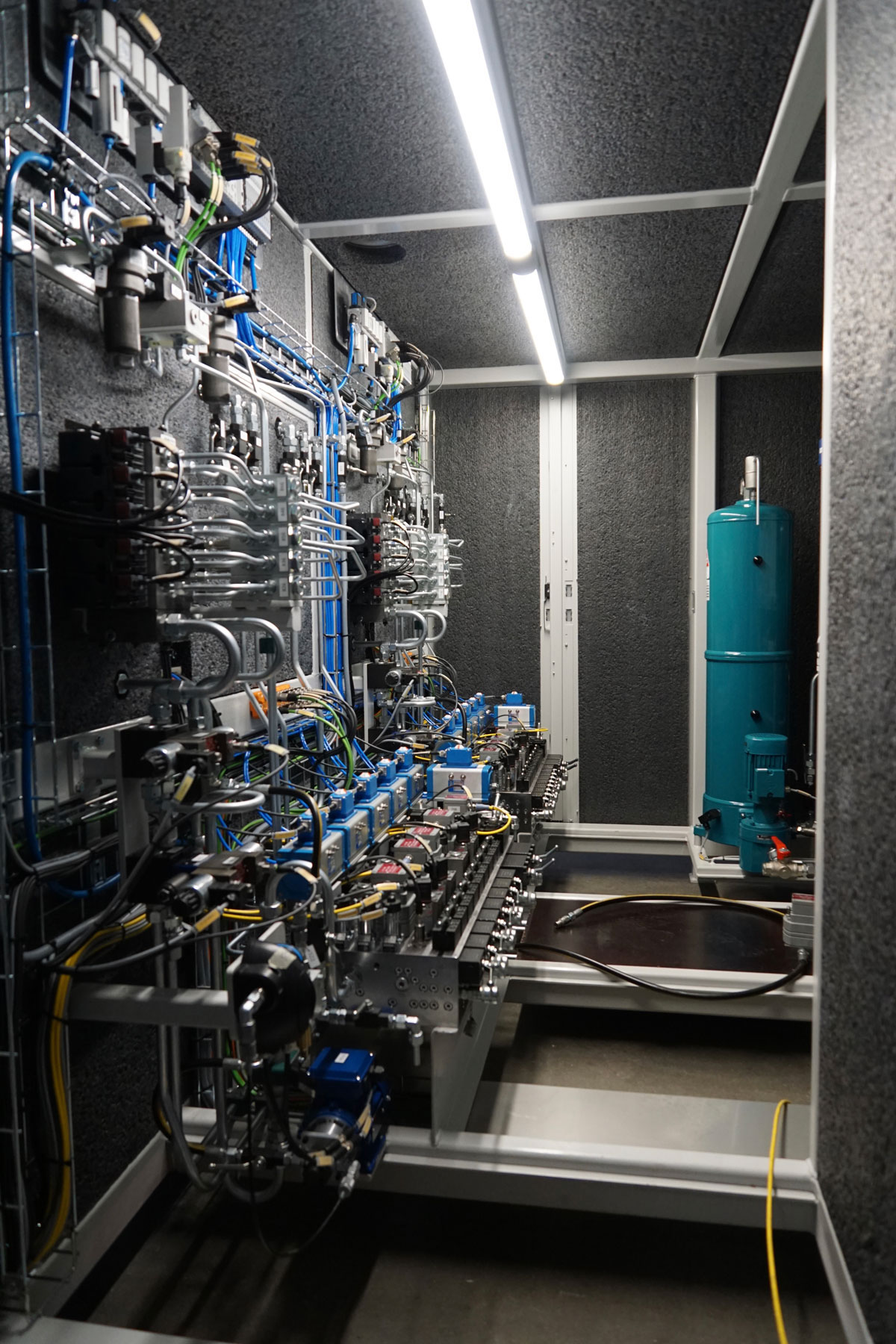

Teknik
  • Elektrisk kapacitet: 2 x 15 kW hovedmotorer, plus pilot- og skylle pumper
  • Pumpekapacitet: 2 x 15 l/min @ 150bar digitalt styrede radialstempelpumper
  • Offline filtrering og køling af olie
  • Temperaturstyring af olie +/- 3 grader
  • Lækagemåling ned til 2 mL/min ved fuld tryk
  • Online partikeltælling af returolien fra hvert enkelt testet emne
  • Tankstørrelse 1000 L
  • Materiale: Malet stål
  • Styring
    • Bus (Profibus)
    • PLC (Siemens, sikkerheds-PLC)
    • Festo CPX luftstyringsmodul
    • IO-Link til tilstandsovervågning af tryk transmittere
    • Data opsamling (SQL-database, Global data fra 3 lokationer)
  • Medie: Mineralsk hydraulikolie
