Automatisk produktionstest af elektro/hydraulisk ventilaktuering

Projektnavn

Automatisk produktionstest af elektro/hydraulisk ventilaktuering
Testemne

Væsketest af elektrohydraulisk ventilaktuering (kvalitetskontrol)
Specifikation

Komplet glideropmåling, automatisk kontaktering og opspænding, rundbordslayout med robotinterface
Kunde

Fortrolig information
Årstal

2008
Beskrivelse
  • Flushing, glidergennemmåling, tryktest/indstilling

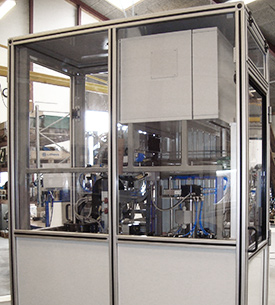

  • Fuldautomatisk test med automatisk. opspænding og aflevering fra robot på rundbord med multiple teststationer
  • Kundetilpassede blokløsninger og HMI med receptstyring
  • Total enterprise
    • HPU

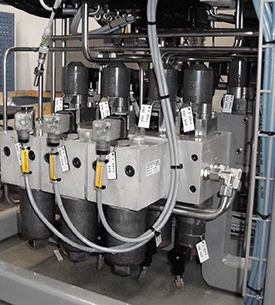

    • Blok
    • Styring
    • Installation
    • Oplæring
    • FAT/ SAT

Brands:

Parker, Rexroth, Hawe, VSE, Settima, CC-jensen, Røtelmann, Eaton/Internomen, Danfoss, Hytos
Teknik
  • Elektrisk kapacitet: 1x0,55 kW og 3x,37 kw hovedmotorer
  • Pumpekapacitet: 1x2,9 cm 2x6,4 cm, 2,8  cm @35 Bar frekvensstyret skråfortandet tandhjulspumpe
  • Tankstørrelse 500 L
  • Materiale: Malet stål
  • Styring
    • Bus (profibus)
    • PLC (Siemens, sikkerheds PLC)
    • Brugerflader (speciallavet i Win CC Flex)
    • Data opsamling (SQL-database, Global data fra 3 lokationer)
  • Medie: Mineralsk hydraulikolie temperatur-/viskositetsstyret ved ±1°
