Kvalitetskomponenter til hydrauliksystemer

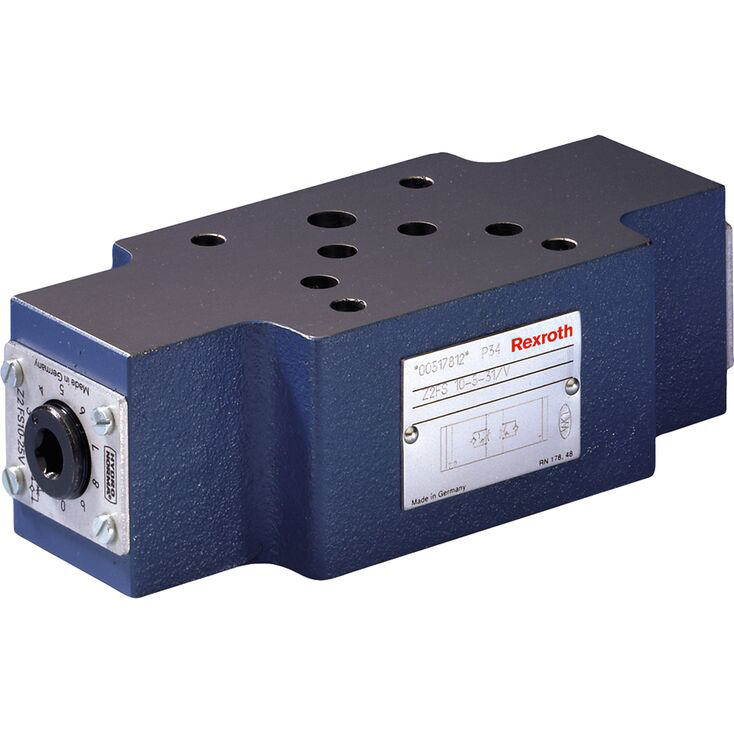

Drøvlekontraventil Z2fs 10

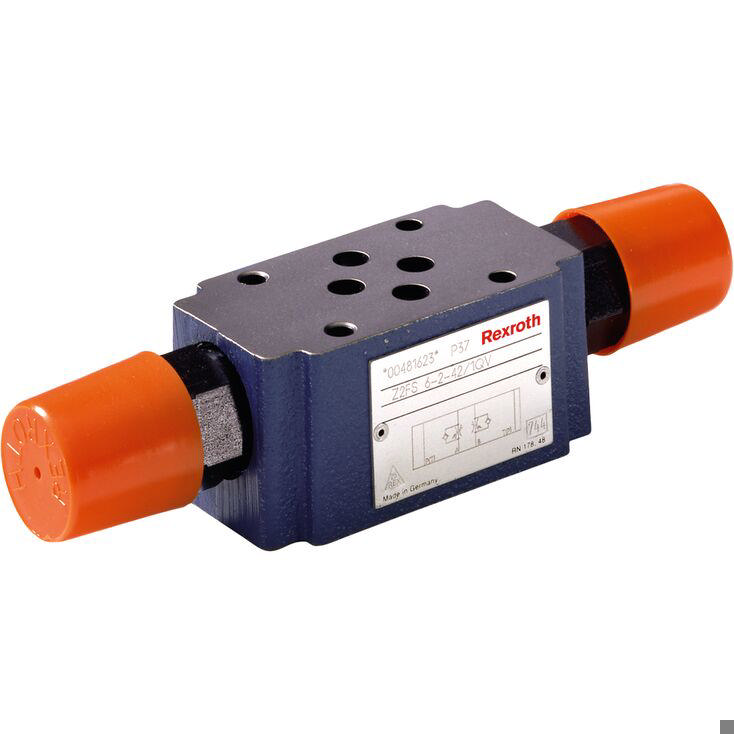

Drøvlekontraventil Z2fs 6

Fitting, 60 kPSI, kontraventil, O-ring, 9/16"

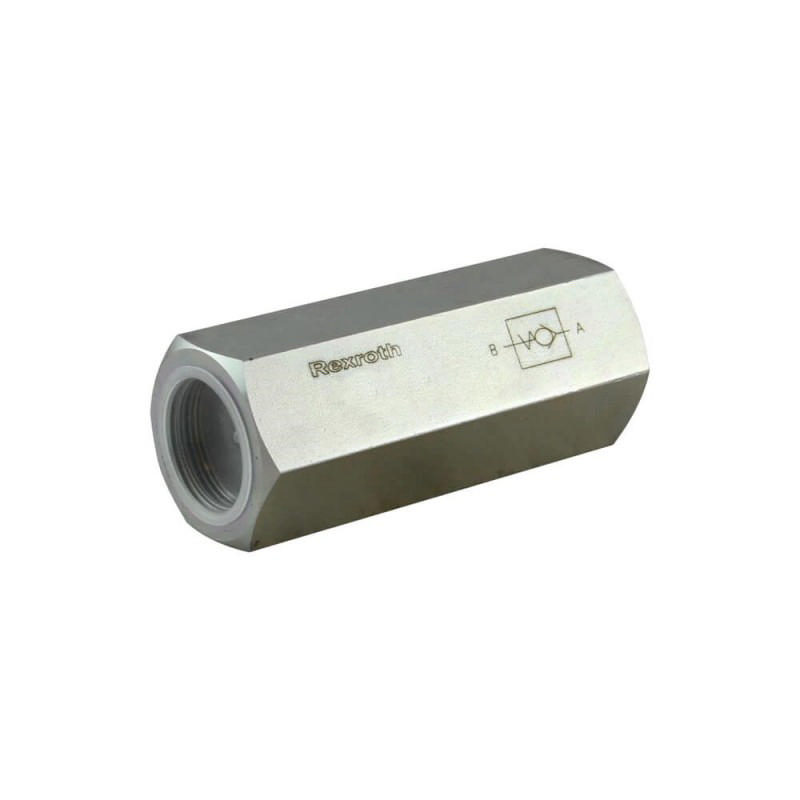

Kontraventil

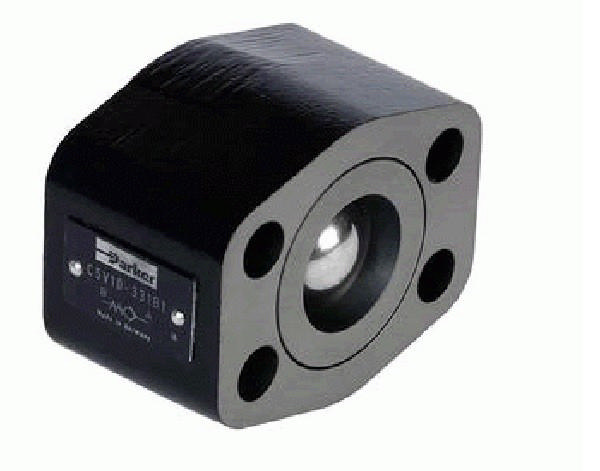

Kontraventil C5V10 611 B1, 1 1/4"

Kontraventil T5A CXFA-XAN 7bar

Kontraventil ,0,5 Bar 7/8-14 UNF 350 Bar

Kontraventil 1 1/2" 0,5 Bar

Kontraventil 1 1/2" 4 Bar.

Kontraventil 1" 10bar

Kontraventil 1" 4 Bar
Kontraventil - Vekselventil
Kontraventiler og Vekselventiler: Logik, Sikkerhed og Flowstyring
Vores Kontraventiler og Vekselventiler er vitale komponenter, der sikrer den korrekte retning af flow og logisk signalstyring i alle krævende hydrauliske applikationer.
Disse enkle, men essentielle ventiler er nøglen til at opnå driftssikkerhed, forhindre lækage og sikre, at systemets pilotfunktioner altid styres af det stærkeste eller mest hensigtsmæssige tryksignal.
Kontraventiler (Check Valves)
Kontraventilen tillader kun hydraulikvæsken at bevæge sig i én retning.
Funktion: Ventilen blokerer fuldstændigt flow i den ene retning og åbner ved et minimalt revnetryk i den anden. Dette kaldes ensretning af flowet.
Anvendelse:
Load Holding: Bruges ofte som Load Holding ventiler for at låse en cylinder under belastning.
Sikkerhed: Forhindrer tømning af akkumulatorer eller beskytter pumper mod tilbageløb.
Bypass: Fungerer som bypass-element i drøvleventiler (Drøvlekontraventiler).
Versioner: Vi lagerfører standard kontraventiler samt pilotstyrede kontraventiler, der kan åbnes ved hjælp af et eksternt pilot-signal for kontrolleret bevægelse under last.
Vekselventiler (Shuttle Valves / Dobbelt Kontraventiler)
Vekselventilen er en logikventil, der automatisk vælger det højeste tryk i et kredsløb.
Funktion: Vekselventilen har to indløbsporte (A og B) og én udløbsport (P). Den leder automatisk flowet fra den port med det højeste tryk til udløbsporten (P), samtidig med at den blokerer returløb til porten med det laveste tryk.
Anvendelse:
Pilotstyring: Garanterer, at det stærkeste tryksignal anvendes til at pilotstyre en anden ventil (f.eks. en proportionalventil).
Bremsefriløb: Bruges i bremse- og styresystemer, hvor den altid leder olien fra den aktive side til en given funktion.
Trykmåling: Sikrer, at man måler det højeste tryk i et dobbeltvirkende system.
Logik: Vekselventilen fungerer som en OR-port i hydrauliske logiksystemer – hvis der er tryk på A eller B, leveres tryk til P.
Konstruktion og Fleksibilitet
Begge ventiltyper er afgørende for designet af Hydrauliske Integrerede Kredsløb (HIC):

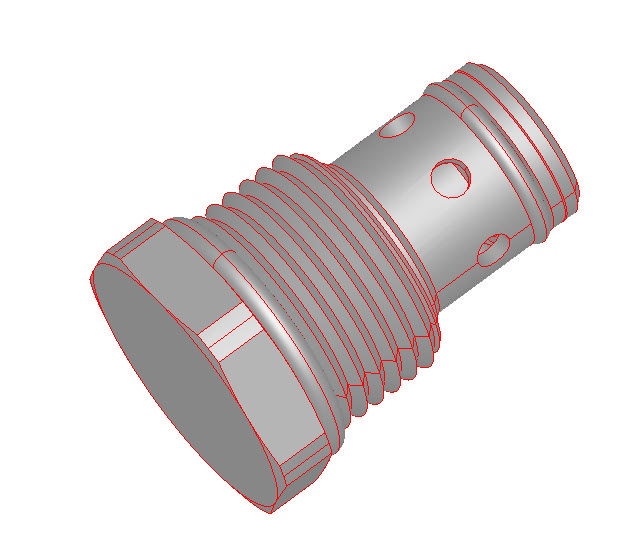

Design: Vi leverer kontra- og vekselventiler i en række designs, herunder patronventiler (Cartridge Valves) for maksimal integration i manifoldblokke og traditionelle linjeventiler (In-line) for nem montering i rørføringer.
Pålidelighed: Ventilerne er konstrueret med få bevægelige dele (typisk en kugle eller en spole), hvilket sikrer ekstrem pålidelighed og lang levetid i selv de mest krævende miljøer.
Er du ved at designe et nyt hydraulisk kredsløb, der kræver avanceret signal- eller laststyring? Kontakt vores erfarne hydraulikspecialister for at vælge de mest effektive kontra- og vekselventiler til dit projekt.
